Dimmi come fai, se tu non ce l'hai!

Non ci crederete, ma questa guida la sto' scrivendo proprio con la TASTIERA del COMMODORE 64!!

Se hai un po' di nostalgia di quegli anni, con questa guida potrai "trasformare" il Commodore 64 in una vera e propria Tastiera USB da poter utilizzare con qualsiasi computer.

Adesso ti elenchero' tutto l'occorrente per quasta trasformazione:







Quando abbiamo tutto l'occorrente iniziamo il lavoro di "costruzione" della nostra tastiera USB CBM64.

Inanzi tutto dobbiamo smontare e decidere se mantenere la cheda madre del Commodore 64 oppure toglierla. Io ho optato per lasciarla, per 2 validi (per me) motivi:

1) non togliendo la scheda del CBM64 rimangono anche tutte le varie porte e connessioni, se si toglie vedremo dei "buchi" vuoti antiestetici;

2) si mantiene anche il "peso" originale del vecchio CBM64 e in piu' l'interno non da assolutamente noia alla trasformazione in USB.

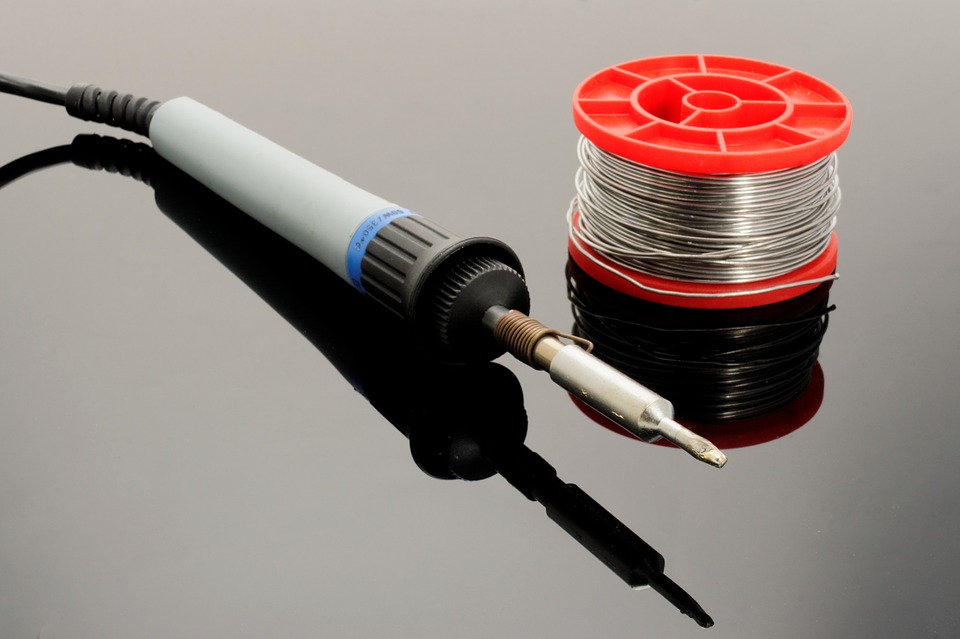

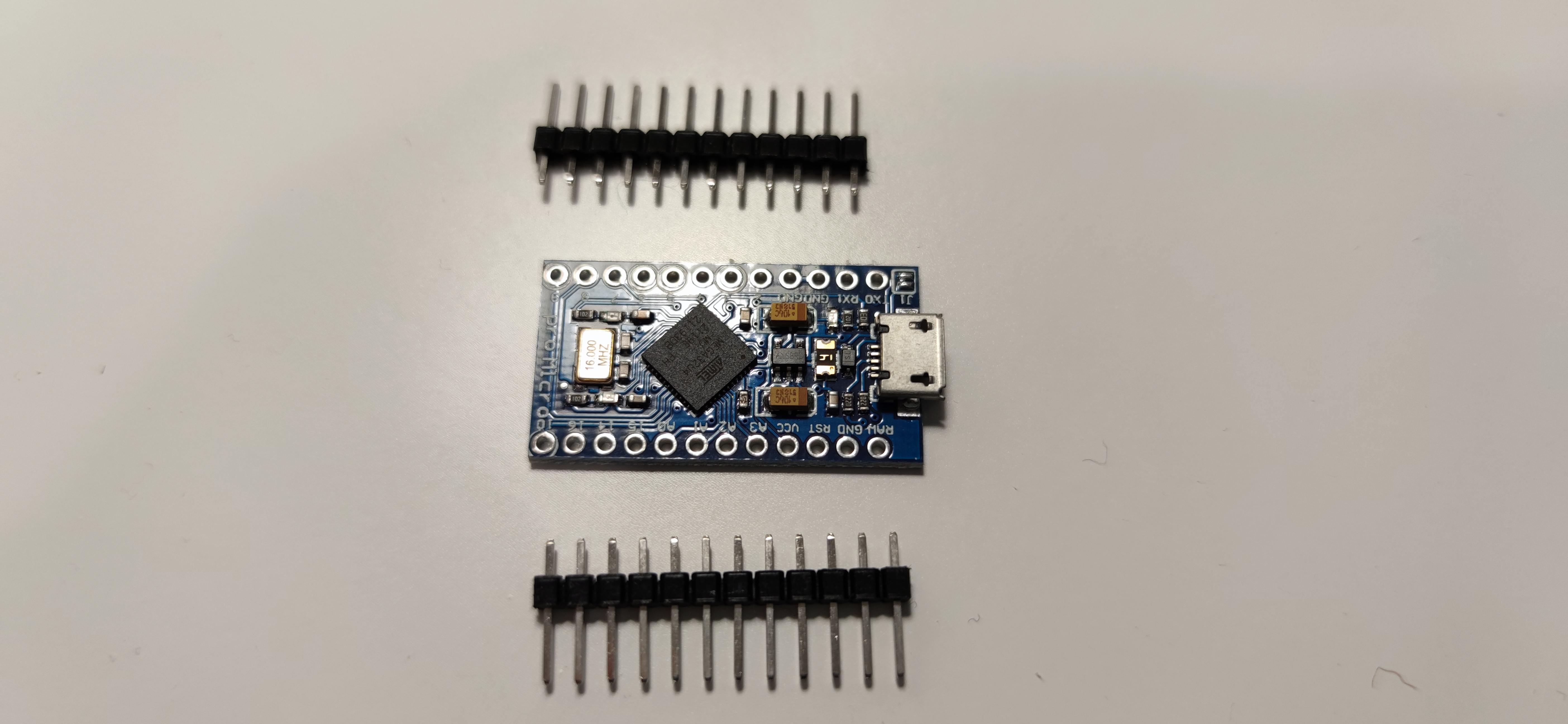

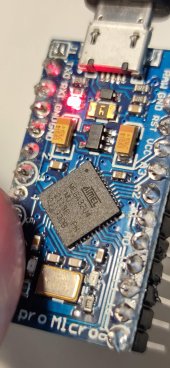

Quindi, una volta deciso se lasciare o togliere l'interno del commodore64, iniziamo a saldare i piedini dell'arduino.

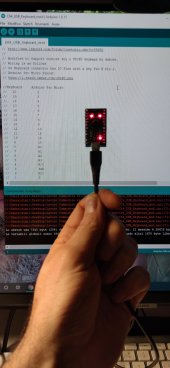

Una volta che abbiamo terminato la saldatura dell'Arduino, va connesso ad un PC per programmarlo, ovvero per trasferire il codice sorgente della tastiera del Commodore 64 al suo interno. Connettiamo l'Arduino al PC tramite cavo USB e, appena fatto cio' se tutto va bene sentiremo il classico suono Plug&Play di riconoscimento hardware di Windows.



Adesso lanciamo il nostro software ARDUINO  e facciamogli caricare il codice sorgente (C64_USB_Keyboard_mod).

Andiamo su File, Apri e cerchiamo C64_USB_Keyboard_mod nella cartella dove l'abbiamo scaricato e salvato precedentemente.

A questo punto abbiamo l'Arduino connesso al PC, il software di "comunicazione Arduino-PC" e il codice sorgente, non ci rimane che premere su CARICA (il secondo bottone in alto a sinistra) e, in meno di un minuto il codice sorgente verra' riversato sul nostro arduino.

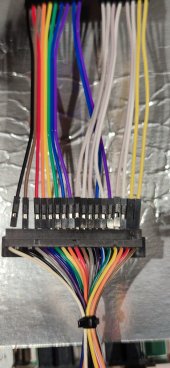

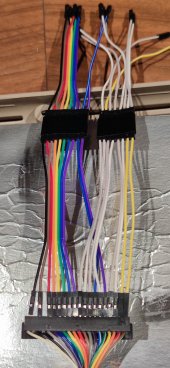

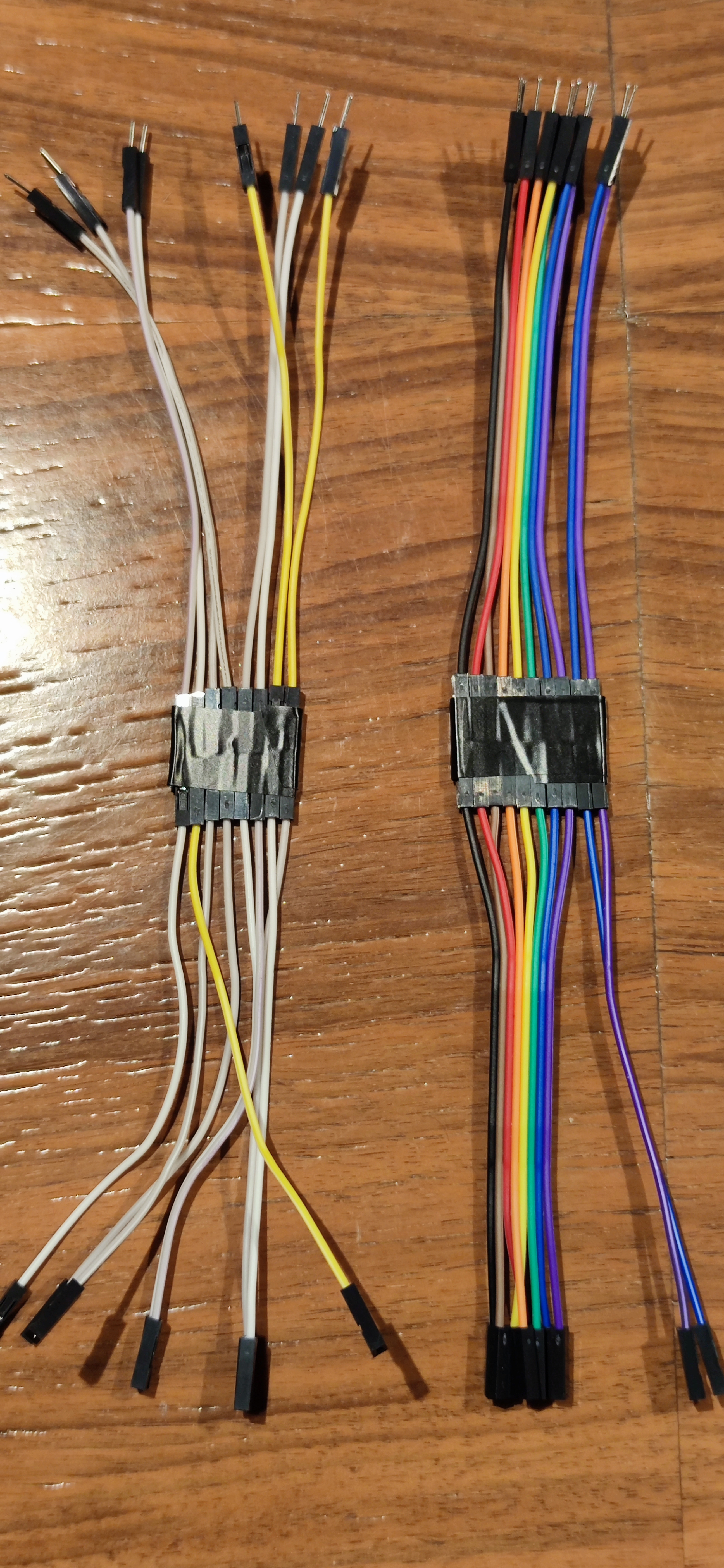

Ecco fatto! Adesso non ci rimane che connettere la tastiera del Commodore 64 ai piedini dell'Arduino. Non e' difficile, qui potrai trovare lo schema di connessione tra i 2.



Una volta fatto cio' alloggeremo il tutto all'interno del nostro Commodore 64 e faremo uscire il cavo USB da un foro della tastiera, io l'ho fatto uscire dalla porta delle cartucce, ed il gioco e' fatto!

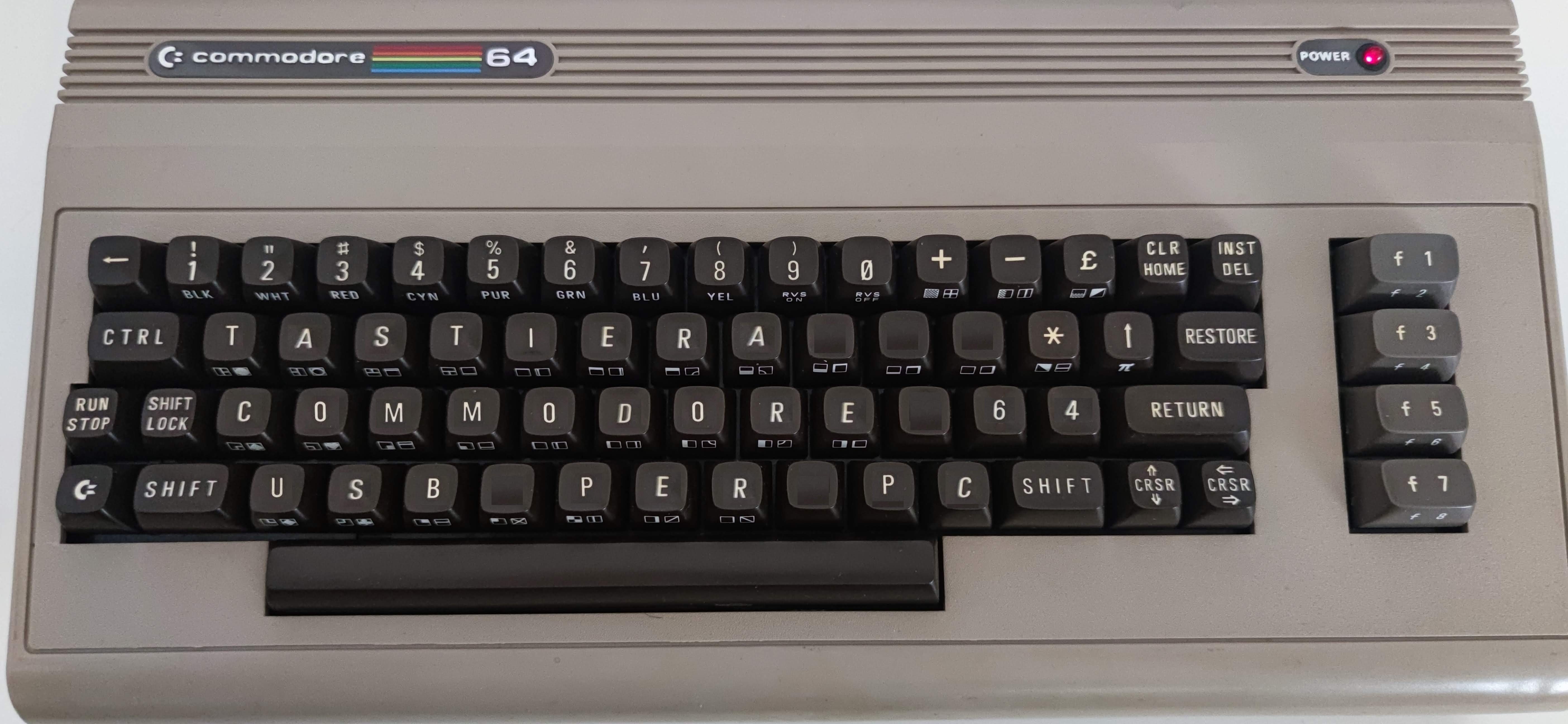

Ecco fatto, adesso abbiamo la nostra NUOVA tastiera COMMODORE 64 USB da usare su tutti i computer.

N.B. La tastiera del commodore 64 e' una tastiera QWERTY, ma non e' standard... Cioe' ha un layout tutto suo (commodore). Il layout che si avvicina di piu' e' INGLESE, STATI UNITI D'AMERICA.

Si avvicina di piu' in quanto non tutti i tasti corrispondono.

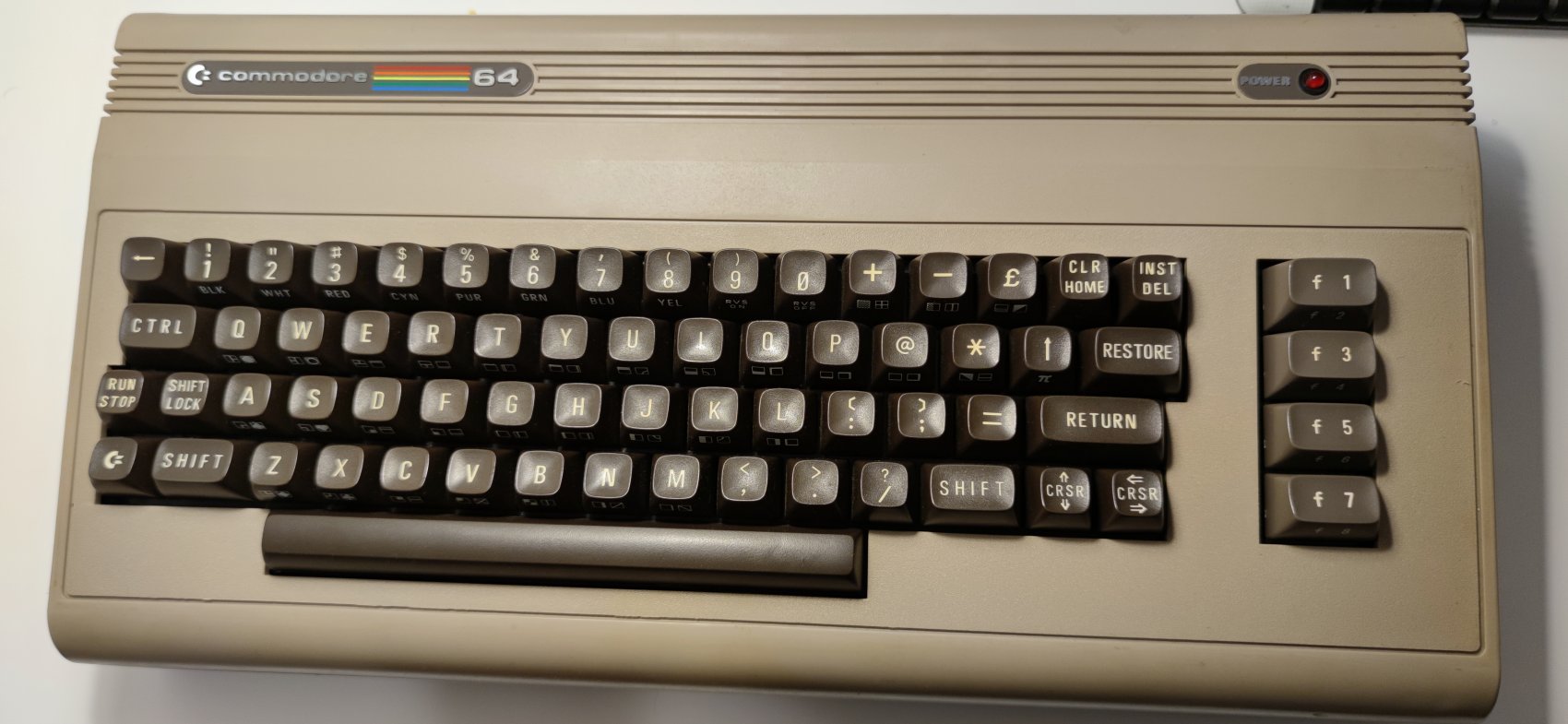

Tasti Commodore 64 USB su PC con Layout ENG (USA)

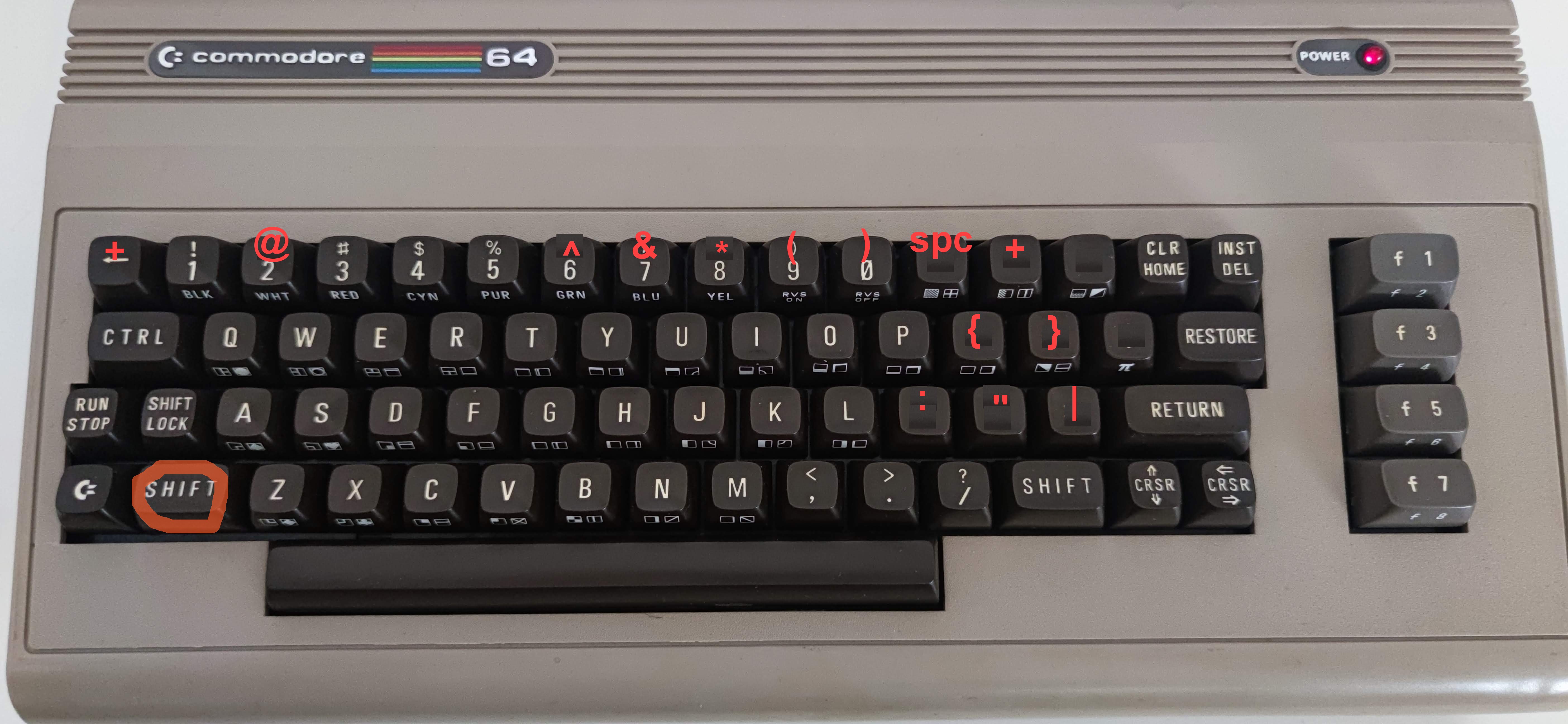

Tasti+SHIFT Commodore 64 USB su PC con Layout ENG (USA)

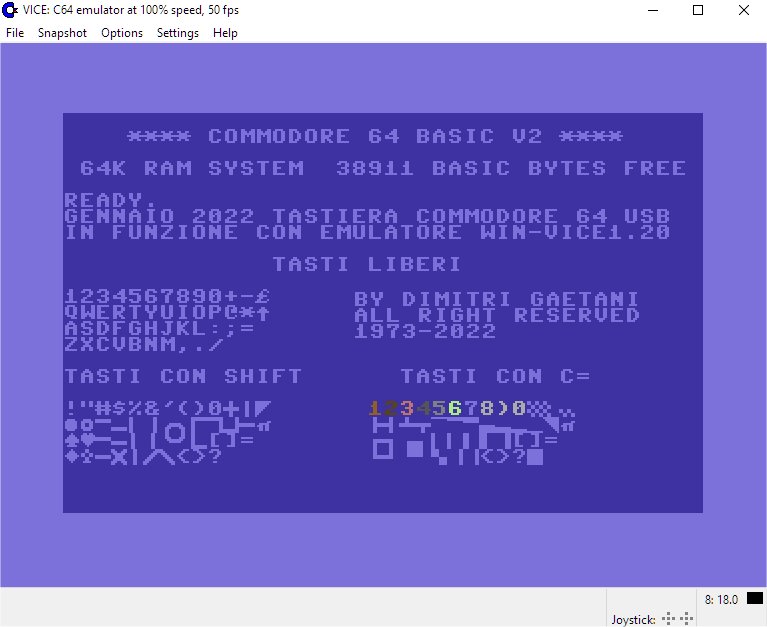

Se invece volete proprio tuffarvi in un'esperienza UNICA e provare tutta la tastiera fisica del Commodore 64, non vi resta che scaricare il famosissimo VICE, emulatore d'eccellenza dei Commodore Vic20, C64, C128, plus4, pet e cbm2 e usare a pieno la nostra tastiera che abbiamo riesumato.
